PK Data



Märk symbol

Du kan märka symboler genom att välja Text -> Märk symbol.

I dialogrutan som dyker upp skriver du in märkningen. När du klickar OK kan du placera texten vid en symbol i ritningen. Symbolen närmast muspekaren kommer att markeras och märkningen kommer att kopplas till den.

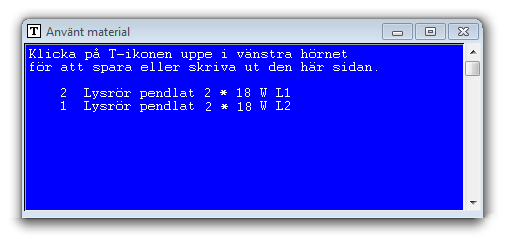

Symbolmärkningen kommer med i materiallistan.

I FastEL kan du i dialogrutan för att märka symboler klicka på knappen Placera förklaring.

Då kan du skriva en förklarande text till märkningen och placera denna förklaring på ritningen.

Genom att klicka på en märkning vid förklaringen (i det här fallet L1 eller L2) kan du sedan märka fler symboler utan att gå via dialogrutan.





Saknar du någon information på den här sidan? Skicka gärna ett mail till support@pkdata.se.
