KNX

För KNX är det lämpligt att börja med strömförsörjning och alla aktorer. Därefter sätter man in säkringar med utgående kablar. Ritar man i den här ordningen så håller FastEL och EasyEL reda på lediga kanaler och man får förslag på anslutningsnummer vid insättning av säkringar med utgående kablar.

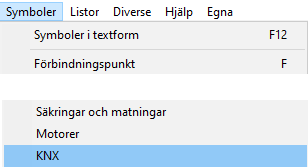

Välj Symboler -> KNX eller klicka på ikonen . Vänsterklick på ikonen visar dialogen för säkringar och utgående kablar. Högerklick visar dialogen för bussmatning och aktorer (samma som vänsterklick och sedan klick på knappen Brytaktor och dimmer).

Strömförsörjning

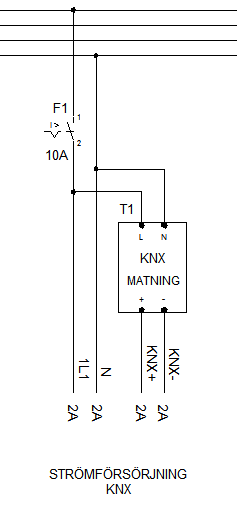

Börja med att placera strömförsörjningen för KNX-bussen på 3-fas-linjer. Högerklicka på KNX-ikonen och välj KNX-matning i dialogrutan:

Placera symbolen på 3-faslinjerna:

Aktorer

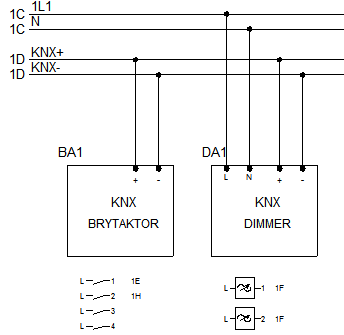

Skapa ett nytt blad för att placera bryt- och dimmeraktorer. På bladet placeras matningslinjer för KNX och sedan aktorer. Alla symboler finns i dialogrutan ovan (högerklicka på KNX-ikonen).

Säkringar med utgående kablar

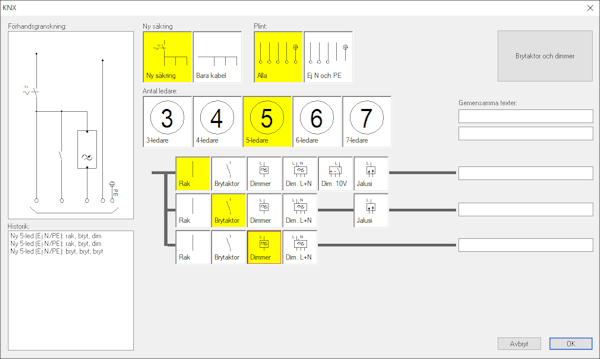

Sist placeras symbolerna för säkringar och utgående kablar. De finns på vänsterklick på KNX-ikonen:

Varje kabel placeras för sig. Man kan välja:

• Ny säkring - kabeln får en ny/egen säkring.
• Bara kabel - kabeln matas av en tidigare placerad säkring.

När man väljer antal ledare i kabeln så ändras hur många rutor man kan fylla i. De val man får är:

• Rak - ingen aktor.
• Brytaktor - slutande funktion som kopplas mot en brytaktor (se ovan).
• Dimmer - dimmer som kopplas mot en kanal på en dimmeraktor.
• Dim L+N - dimmer med egen L+N-matning som kopplas mot en eller flera kanaler på en Dimmer L+N-aktor.
• Dim 1-10V - dimmer 1 - 10 Volt.
• Jalusi - Jalusiaktor.

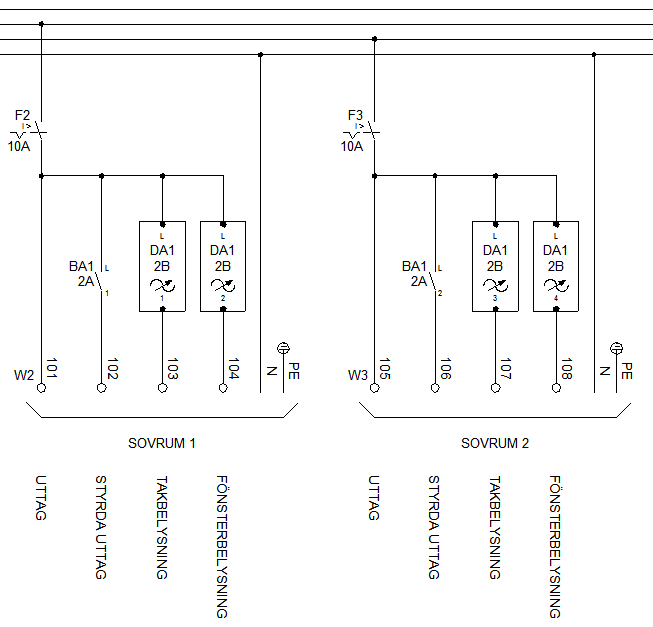

Exempel:

Binäringångar

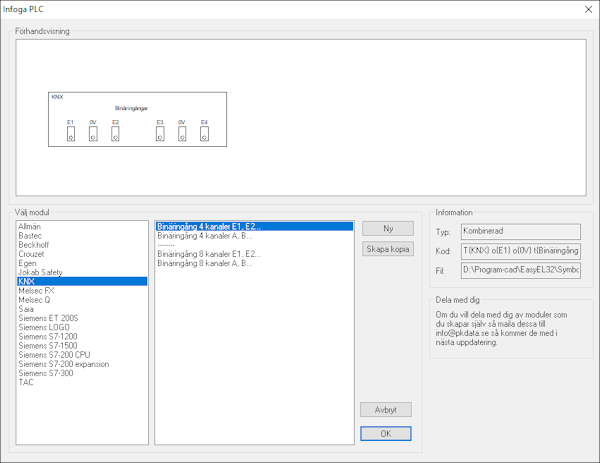

Binäringångar ritas som kombinerad PLC. Välj Symboler -> Infoga PLC-modul och sedan KNX i den vänstra listan.
