Tilldela

Tilldela material till komponenter

Välj kommandot Komponent -> Tilldela eller tryck på F11.

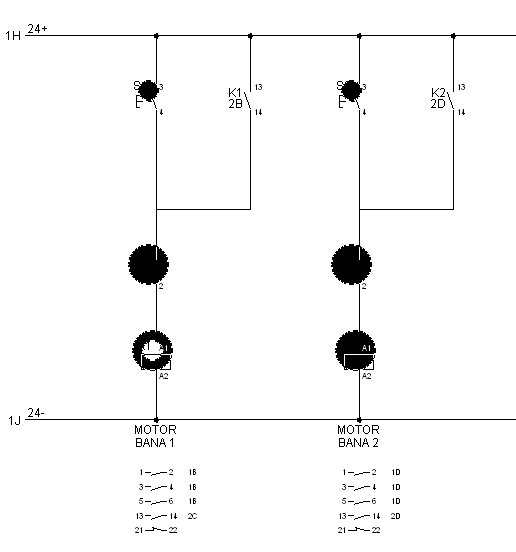

Alla komponenter på ritningen visas nu med en fylld ring eller fyrkant (inre respektive yttre apparater). De komponenter som inte har tilldelats material visas som en stor fylld cirkel/fyrkant. Tilldelade visas med en mindre fylld cirkel/fyrkant och valda med en cirkel/fyrkant där centrumet ej är fyllt. Markera en eller flera lika och klicka sedan med höger musknapp. Om ingen komponent har blivit markerad kan man växla mellan inre och yttre komponent genom att hålla in SHIFT och trycka på komponenten.

Ännu ej tilldelad

Tilldelad

Markerad för tilldelning

Inre komponent

Yttre komponent

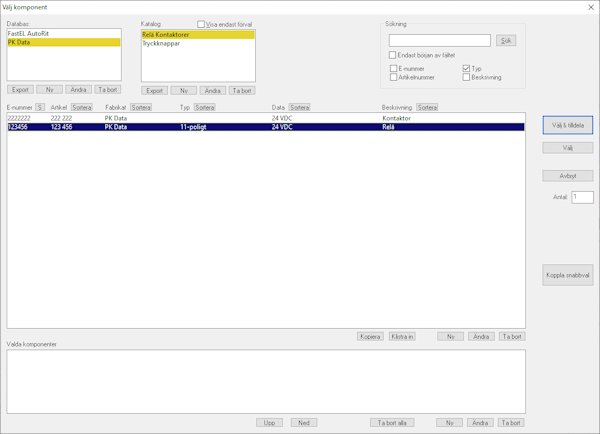

Markera sedan i tur och ordning rätt databas, katalog och komponent i dialogrutan. Nu kan du tilldela den valda komponenten genom att klicka på Välj & tilldela.

För sammanbyggda komponenter t.ex. relä och reläsockel så markera först reläet och klicka på Välj, markera sedan sockeln och klicka på Välj igen. När alla delar är valda klickar du på Tilldela.

Kopiera innehållet från en tilldelningspunkt till andra

Du kan kopiera materialet från en tilldelningspunkt till en eller flera andra punkter så att de blir lika. Markera först den punkt du vill kopiera från. Markera därefter de övriga punkterna du vill kopiera till. Är någon av målpunkterna tom, håll in SHIFT medan du markerar den.

När du går vidare för att tilldela visas en dialogruta, eftersom de markerade punkterna har olika tilldelningar.

Klicka på Nej för att ersätta innehållet i samtliga markerade punkter med det som fanns i den första punkten. Då blir alla punkter lika. Väljer du i stället Ja behålls redan tilldelat material och endast nya komponenter läggs till. Klicka sedan på Tilldela.

Symboler som inte är fysiska komponenter

Om det är någon symbol som inte är markerad med cirkel/fyrkant men som är en fysisk komponent som ska tilldelas material, kan du använda Komponent -> Gör till komponent för att ändra dess status. Håller du ner Shift kan du växla mellan inre och yttre komponenter. Genom att hålla ner Ctrl kan alla texter väljas, även vanliga. Texten blir då en eltext och kan sen bli tilldelad material.

Skillnad på inre och yttre komponent

Inre komponenter är de som sitter inuti skåpet, medan yttre komponenter är placerade utanför skåpet. Till exempel är motorgrupper typiskt en yttre komponent. Vid generering av apparatlista kan du göra inställningar för huruvida de yttre komponenterna ska tas med eller inte.
